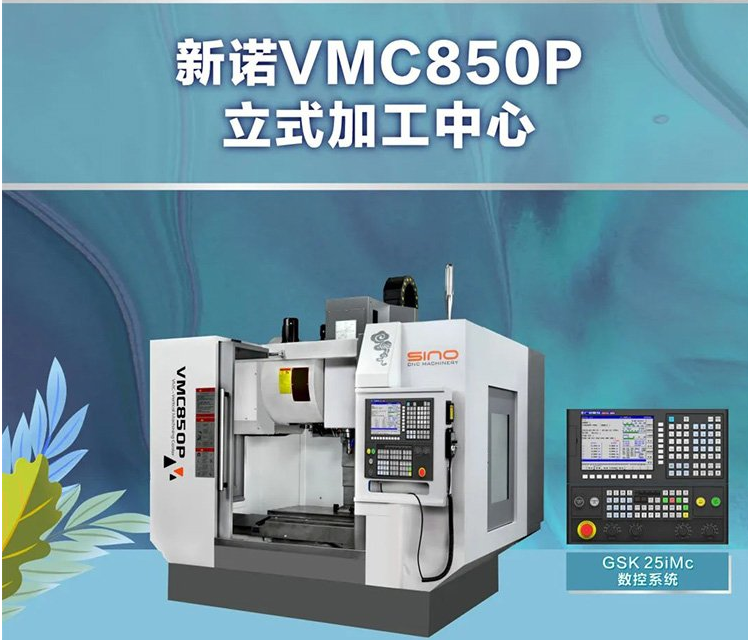

VMC850P數控立式加工中心結構：

　　1.穩定快速軸進給結構

　　伺服直驅絲桿

　　采用日本三木品牌膜片式聯軸器，加工象限問題有效解決。

　　所有絲桿、導軌、軸承均采用定時、定量潤滑方式

　　Y/Z軸采用45mm規格線形導軌，X軸采用35mm規格線形導軌，三軸快移速度：48/48/32m/min。

　　2.雙錨式滾珠絲杠

　　為消除螺桿在運送時因溫度上升所產生膨脹與輸送軸的嚙合間隙，采用5列精密角接觸球軸承固定螺桿兩側并施加預壓。其中3個安裝在伺服電機端，另2個安裝在絲桿末端。

　　3.高性能主軸

　　輕量化主軸箱設計

　　向無配重

　　短鼻端主軸

　　前三后二主軸軸承

　　4.上鎖式刀庫結構

　　上鎖式刀庫結構設計，保證立柱在承載刀庫重量時不會影響Z向幾何精度，保證穩定性、剛性及小震動性。

　　5.高穩定性床身結構

　　1100mm床身超大跨距及支撐設計，滿足X、Y向快速運動響應；床鞍長度比設計，保證機床X向運動穩定性；大規格“人”字型立柱，搭配封閉內腔結構，保證低中心且高剛性Z向支撐要求。

參數：
