| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|---|---|---|
| 界面語言 | 中文,英文 | 加工材質 | 硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他 |
| 銷售區域 | 有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |

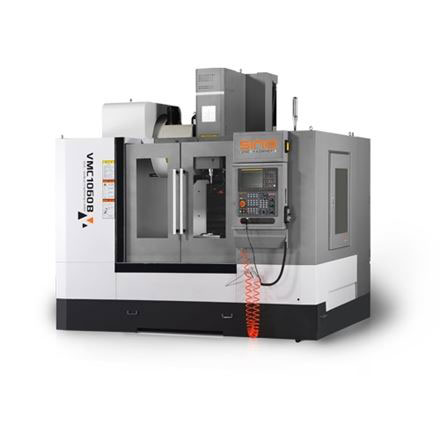

立式加工中心VMC1160B是指主軸為垂直狀態的加工中心，其結構形式多為固定立柱，工作臺為長方形，無分度回轉功能，適合加工盤、套、板類零件，它一般具有二個直線運動坐標軸，并可在工作臺上安裝一個沿水平軸旋轉的回轉臺，用以加工螺旋線類零件。
VMC1160B立式加工中心床身、工作臺、床鞍、立柱、主軸箱等主要零件均采用高強度孕育鑄鐵材料，造型為樹脂砂工藝，兩次時效處理消除應力。這些大件均采用三維優化設計，提高大件和整機的剛度和穩定性，有效抑制了切削力引起的機床變形和振動。關鍵的外購件采用品牌產品，使整機具有高的可靠性和高的耐用度。可實現銑削、鉆孔、擴孔、鏜孔、鉸削、攻絲等工序，主要用于礦山、汽車、模具、儀器儀表等機械加工行業，可用于加工各種精度高、工序多、形狀復雜的零件。適用于中小批量、多品種的，也可進入自動線流水線式。
| VMC1160B立式加工中心主要規格參數/Main Specification | |||||||||
| 項目 | Item | 名稱 | Name | 單位/Unit | 參數/Parameters | ||||
| 工作臺 | Worktable | 工作臺面積 | Worktable size | mm | 610×1300 | ||||
| T型槽（數量×寬度×間距） | T -slot(N×W×D) | mm | 5×18×100 | ||||||
| 行程 | Travel | 左右行程（X軸） | X axis travel | mm | 1100 | ||||
| 前后行程（Y軸） | Y axis travel | mm | 610 | ||||||
| 上下行程（Z軸） | Z axis travel | mm | 630 | ||||||
| 加工范圍 | Machining range | 主軸中心至立柱導軌距離 | Distance from spindle center to column front | mm | 667 | ||||
| 主軸端面至工作臺面距離 | Distance from spindle end to worktable | mm | 110～740 | ||||||
| 外形尺寸 | Machine dimension | 長×寬×高 | L×W×H | mm | 3000×2500×2750 | ||||
| 重量 | Machine weight | 工作臺大承載重量 | Max. load bearing of worktable | Kg | 1000 | ||||
| 機床重量（約） | Machine weight | Kg | 7000 | ||||||
| 主軸 | Spindle | 主軸孔錐度 | Spindle hole taper | BT40 | |||||
| 主軸功率（基本配置） | Spindle power | Kw | 11/15 | ||||||
| 高轉速（基本配置） | Max.spindle speed | rpm | 8000/10000 | ||||||
| 進給(直聯) | Feed(direct drive) | 高進給速度 | Max.feed speed | mm/min | 10000 | ||||
| 快速移動速度（X/Y/Z軸） | Rapid feed speed(X/Y/Z) | m/mim | 36/36/32 | ||||||
| 滾珠絲桿（直徑+導程） | Ball screw(diameter+lead) | X軸滾珠絲桿 | X axis ball screw | 4016 | |||||
| Y軸滾珠絲桿 | Y axis ball screw | 4016 | |||||||
| Z軸滾珠絲桿 | Z axis ball screw | 4016 | |||||||
| 刀庫 | Tool Magazine | 刀庫容量 | Tool magazine capacity | T | 24 | ||||
| 刀具大允許長度 | Max. length of tool | mm | 300 | ||||||
| 換刀時間 | Tool change time | s | 2.5 | ||||||
| 定位精度（**標準） | Positioning accuracy(National standard) | 定位精度（X、Y、Z） | Positioning accuracy(X/Y/Z) | mm | 0.01 | ||||
| 重復定位精度（X、Y、Z） | Re-positioning accuracy(X/Y/Z) | mm | 0.005 | ||||||
