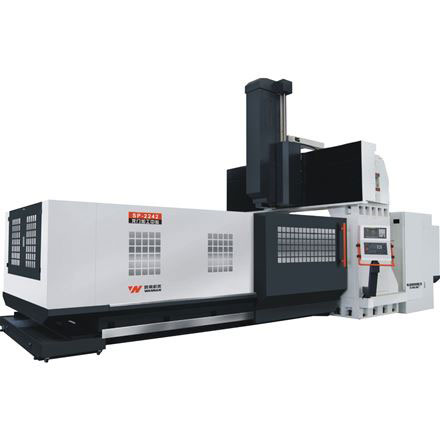

SP1840F龍門加工中心

來源：admin 發布時間：2022-08-26 12:21:48

導讀：品牌新諾精工/SION產地國產類型定梁式界面語言中文,英文加工材質硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他銷售區域有效,華東,華南,華

品牌	新諾精工/SION	產地	國產
類型	定梁式	界面語言	中文,英文
加工材質	硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他	銷售區域	有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外

龍門加工中心SP1840F是多功能型數控機床，可完成銑、鏜、鉆、鉸、攻絲等多種工序的加工，特別適合具有復雜外形或型腔的較大工件和模具以及凸輪、樣板等各種機械零件的加工。

SP1840F龍門加工中心機床總體布局為定梁定柱龍門框架結構，主要由床身、工作臺、立柱、橫梁、滑鞍、滑枕、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、懸臂式操作面板及電控系統等部件組成。床身和工作臺材料均選用高強度鑄鐵，樹脂砂造型。X軸導軌采用重載導軌支撐結構，各滾柱直線導軌上根據力學原理合理布局高承載滑塊位置和數量，從而使機床高剛性和長久穩定的精度。

SP1840F龍門加工中心主要規格參數/Main Specification


項目	Item	名稱	Name	單位	參數
行程及加工范圍	Travel	X軸行程	X axis travel	mm	4200
		Y軸行程	Y axis travel	mm	1850
		Z軸行程	Z axis travel	mm	1000
		主軸端面至工作臺面距離	Distance from spindle end to worktable	mm	250～1250
		地面至工作臺表面距離	Distance from ground to worktable	mm	795
		雙柱間距離	Distance between two columns	mm	2000
工作臺	Worktable	工作臺面積（X軸方向）	Worktable size	mm	4000
		工作臺面積（Y軸方向）	Worktable size	mm	1800
		工作臺大負荷	Max. load bearing of worktable	Kg	12000
		工作臺T型槽（數量×寬度×間距）	T -slot(N×W×D)	mm	2211160
進給系統	Feed	快速位移（X軸）	Rapid feed speed(X)	mm	10000
		快速位移（Y軸）	Rapid feed speed(Y)	mm	10000
		快速位移（Z軸）	Rapid feed speed(Z)	mm	10000
標配主軸系統規格	Spindle	主軸馬力（連續/30分鐘）	Spindle horsepower	Kw	30/37
		主軸轉速（立軸）	Spindle speed	rpm	6000
		主軸輸出馬力	Spindle output torque	Nm	1000
		主軸錐度	Spindle taper		50
		主軸拉刀力	Spindle broaching force	Kgf	1800±10%
		方滑枕截面尺寸	Cross-sectional dimensions of square ram	mm	400*400
		主軸軸承尺寸	Spindle bearing dimensions	mm	7020
