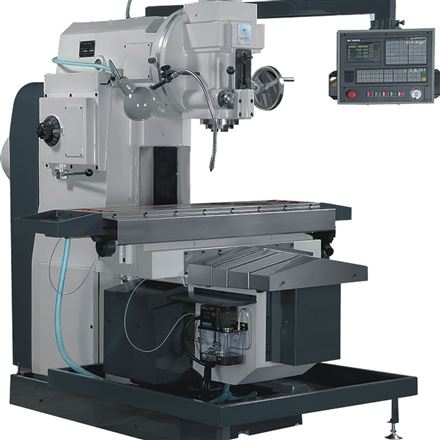

數控銑床XK5032

來源：admin 發布時間：2022-08-26 14:59:39

導讀：品牌新諾精工/SION產地國產布局形式立式機床大小中型控制形式數控自動化程度自動軸數三軸數控系統可選配界面語言中文,英文加工材質硬金屬,軟金屬,合金,塑料,纖維,木材,亞克力,橡膠

品牌	新諾精工/SION	產地	國產
布局形式	立式	機床大小	中型
控制形式	數控	自動化程度	自動
軸數	三軸	數控系統	可選配
界面語言	中文,英文	加工材質	硬金屬,軟金屬,合金,塑料,纖維,木材,亞克力,橡膠,玻璃,陶瓷,其他
加工用途	銑削,平面,斜面,曲面,溝槽,螺紋,臺階面,T形槽,燕尾槽,齒輪,齒條,花鍵,鏈輪,螺旋面,切斷,鉆孔,鏜孔,凸輪,弧形槽,其他復雜型面,其他	銷售區域	有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外

XK5032數控銑床具有高速、高精、及雜亂工件等加工能力，是一種自動加工設備，是在普通銑床的基礎上發展起來的，是用計算機數字化信號控制的。本機床為數控立式升降臺銑床，具有較高結構剛性和***穩定性。配置高性能數控系統，能實現X、Y、Z三個坐標聯動進給。機床的功能齊全，自動化程度高，操作簡便，性能可靠。

XK5032數控銑床主要規格參數/Main Specification


項目	Item	名稱	Item	單位/Unit	參數/Parameters
工作臺	Worktable	工作臺面積	Worktable size	mm	320×1320 320×1600
		T型槽（數量×寬度×間距）	T -slot(N×W×D)	mm	3×18×100
		工作臺大承載重量	Max. load bearing of worktable	Kg	500 500
		工作臺行程：縱向X	Longitudianl travel of worktable(X axis)	mm	700 1000
		橫向Y	Cross travel of worktable(Y axis)	mm	300
		垂向Z	Vertical travel of worktable(Z axis)	mm	280
主軸	Spindle	主軸孔錐度	Spindle hole taper		7:24 No.50
		臥刀桿直徑	Arbor diameter	mm
		主軸軸向大移動距離	Max. spindle quill travel	mm	75
		立銑頭大回轉角度	Max. rotary angle of vertical milling head		/
		主軸端面（中心）至工作臺面距離	Distance from spindle end to worktable surface	mm	130～410
		床身垂直導軌至主軸中心線的距離	Distance from vertical guideway to spindle center	mm	380
		床身垂直導軌至工作臺中心的距離	Distance from vertical guideway to worktalbe center	mm	285～585
		懸梁至主軸中心線距離	Distance from spindle center to arm	mm	/
		主軸變速級數	Spindle speed steps	strps	18
		主軸轉速范圍	Spindle speed range	r/min	30～1500
		主軸電動機功率	Main motor power	Kw	7.5
		主軸電動機轉速	Main motor rotating Speed	r/min	960
進給速度	Feed	工作臺縱向切削進給速度	Feed speed range:Longitudinal X	mm/min	5～2000
		工作臺橫向切削進給速度	Cross Y	mm/min	5～2000
		工作臺升降切削進給速度	Vertical Z	mm/min	5～1000
		工作臺縱向快速進給速度	Rapid feed speed range:Longitudinal X	mm/min	4000
		工作臺橫向快速進給速度	Cross Y	mm/min	3000
		工作臺升降快速進給速度	Vertical Z	mm/min	2000
定位精度（**標準）	Positioning accuracy(National standard)	精度分辨率	Resolution accuracy	mm	0.004
		定位精度	Positioning accuracy	mm	0.025/300
		重復定位精度	Re-positioning accuracy	mm	0.015
機床外形	Machine dimension	機床外形	Machine dimension	mm	2245×1780×1920
機床重量	Machine weighht	機床重量	Machine weighht	Kg	3300 3400
